尖端半导体设计、算法、软件工具，及工作站/服务器集群硬件配置推荐
尖端半导体设计（先进制程IC设计）通常涵盖从器件结构创新到完整SoC系统落地的全链条研究，涉及算法、EDA软件和硬件配置都有极高要求。
我给你分成四部分说明：研究方向 → 核心算法 → 软件工具 → 硬件配置建议。
1. 主要研究方向
- 器件与工艺级设计
- 新型晶体管结构（GAA-FET、CFET、纳米片等）
- 新材料（2D材料、SiGe、InGaAs、氧化物半导体等）
- 先进制程工艺优化（2nm、3nm、EUV光刻工艺等）
- 电路级设计
- 高速、高密度逻辑单元设计（标准单元库开发）
- 高性能模拟/混合信号电路（ADC/DAC、PLL、SerDes）
- 低功耗架构设计与优化
- 系统级SoC/Chiplet设计
- 异构集成（CPU+GPU+AI加速器+DSP）
- Chiplet互连（UCIe、BoW、AIB等）
- 片上网络（NoC）与功耗/时序优化
- 验证与后端优化
- 物理设计（布局布线、寄生提取、时序收敛）
- 功耗/温度/信号完整性分析
- 先进封装（2.5D/3D IC、Fan-out、CoWoS、InFO）
2. 涉及的核心算法
尖端半导体设计是一个高度依赖自动化设计工具（EDA）和复杂算法的领域。计算环节复杂，算法可分为以下几类：
|
环节 |
主要算法 |
计算特点 |
|
器件仿真（TCAD） |
有限元法(FEM)、有限差分法(FDM)、蒙特卡罗方法(MC)、量子输运算法(NEGF) |
高精度浮点计算（FP64），内存带宽和CPU浮点性能为瓶颈 |
|
逻辑综合与优化 |
布尔代数、图论（图划分、最小割）、布尔可满足性求解器(SAT/SMT)、约束优化 |
CPU多核可加速，但单核延迟仍重要 |
|
布局布线（P&R） |
A*、Dijkstra、启发式搜索、模拟退火、遗传算法、整数线性规划 |
高内存占用、并行度中等 |
|
时序分析（STA） |
拓扑遍历、静态路径分析、RC网络建模、延迟方程求解 |
I/O操作多、单线程计算多 |
|
功耗与热分析 |
数值积分、有限体积法(FVM)、矩阵稀疏求解 |
内存占用大，适合GPU加速部分环节 |
|
信号完整性与电磁仿真 |
FDTD、FEM、矩阵分解(LU、QR)、快速多极子法(FMM) |
需要高内存带宽和多节点并行 |
|
3D封装热应力分析 |
多物理场耦合（热-电-力），非线性有限元 |
高内存/多核CPU计算优先 |

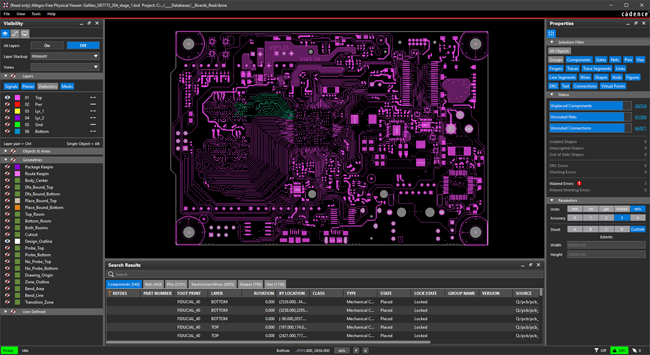

3. 常用软件（EDA工具链）
EDA（Electronic Design Automation）工具是半导体设计的“大脑”，主要由三家公司主导：
|
设计阶段 |
主流软件 |
说明 |
|
器件级 |
Synopsys Sentaurus TCAD、Silvaco ATLAS、COMSOL Multiphysics |
模拟晶体管/器件物理特性 |
|
前端设计 |
Synopsys Design Compiler、Cadence Genus、Siemens Aprisa |
逻辑综合、RTL优化 |
|
功能验证 |
仿真验证 |
|
|
物理设计 |
Cadence Innovus、Synopsys IC Compiler II |
布局布线、时序收敛 |
|
寄生提取 |
Synopsys StarRC、Cadence Quantus |
提取RC参数 |
|
时序分析 |
Synopsys PrimeTime、Cadence Tempus |
静态时序分析 |
|
信号/功耗/热分析 |
Ansys RedHawk-SC、Cadence Voltus |
电源完整性、热分析 |
|
封装/3D集成 |
Cadence SiP、Ansys SIwave、Ansys Icepak |
封装与互连仿真 |
4. 硬件配置推荐
高端半导体设计平台通常分为设计工作站和集群服务器两类。
（1） 高端IC设计工作站
单机用，适合RTL开发、验证、小规模P&R，一个用于尖端半导体设计的工作站，其配置通常远超普通家用电脑，更接近于小型服务器。
- CPU：AMD Ryzen Threadripper 7970X（32核5GHz超频）
或 Intel Xeon w7-2495X（24核4.8GHz）
- 内存：512 GB~1TB DDR5 ECC（物理设计阶段内存需求极高）
- 存储：系统盘 4TB NVMe SSD（≥7GB/s）；
数据盘 企业级 NVMe SSD 阵列（≥10TB，≥6GB/s）
- GPU：NVIDIA RTX 6000 Ada（部分EDA GUI/AI加速）
- 网络：10–25 GbE
- OS：RHEL / CentOS / Rocky Linux（与EDA工具兼容）
（2） EDA集群服务器
适合大规模并行仿真、时序分析、RC提取
- 计算节点：
- 并行加速：支持EDA多核并行（IC Compiler II、Innovus）
- 网络：100 Gbps InfiniBand（低延迟，方便分布式P&R、STA）
- 调度系统：Slurm / LSF
- 存储：90TB以上闪存阵列
史上最强大的--EDA/IC芯片/集成电路设计计算服务器存储集群配置方案
https://www.xasun.com/article/112/2799.html
科研团队计算利器2---自动化设计EDA计算平台配置推荐25v1
https://www.xasun.com/news/html/?2528.html
对于不同规模的半导体设计任务，可根据具体需求调整硬件配置，复杂任务建议采用多核并行计算和GPU加速相结合的方式，以提高整体计算效率。
